Stavebníctvo neustále hľadá efektívnejšie, rýchlejšie a udržateľnejšie riešenia. V tomto kontexte sa čoraz viac do popredia dostávajú štrukturálne izolačné panely, známe pod skratkou SIP (Structural Insulated Panels). Tieto moderné kompozitné stavebné materiály ponúkajú inovatívny prístup k výstavbe, ktorý spája pevnosť, vynikajúcu tepelnú izoláciu a rýchlosť realizácie. História SIP panelov siaha až do 40. rokov 20. storočia, kedy sa začali objavovať prvé pokusy o ich využitie v obytných budovách. Ich vývoj a zdokonaľovanie viedlo k dnešným, vysoko výkonným stavebným systémom, ktoré nachádzajú uplatnenie v širokej škále projektov, od rodinných domov až po komerčné a priemyselné stavby.
Geneza a Vývoj SIP Technológie
Počiatky technológie SIP siahajú do obdobia, kedy americké tímy v laboratóriách Forest Products Laboratory v Madisone (Wisconsin) hľadali nové, zdroje šetriace prvky pre stavebníctvo a bývanie. Výskum a testovanie technológie, ktorá mala priniesť nové prvky úspory zdrojov, najmä dreva, viedlo k postaveniu malého domu v roku 1937. Tento dom, ktorý bol testovaný v náročných klimatických podmienkach Wisconsinu, slúžil ako centrum dennej starostlivosti až do roku 1998. Na základe tejto pôvodnej technológie z USA vznikol stavebný systém, ktorý sa dnes používa v drevodomoch a je certifikovaný podľa európskych noriem. V anglickej verzii sa SIP panely označujú ako Structural Insulated Panel, zatiaľ čo v slovenskom prostredí sa môžeme stretnúť aj s pojmom konštrukčné tepelnoizolačné panely (KTP), ktoré zdôrazňujú ich nosnú a izolačnú funkciu.
Štruktúra a Materiálové Zloženie SIP Panelov

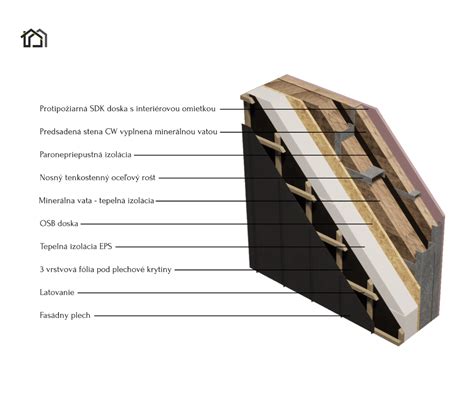

Základná konštrukcia SIP panelu je jednodielna. Medzi dvoma vrstvami tuhých vonkajších panelov je prilepený tepelnoizolačný materiál. Najčastejšie používaným materiálom pre vonkajšie vrstvy je orientovaná drevotriesková doska (OSB), pričom ako izolácia slúži napenený expandovaný polystyrén (EPS) alebo iné typy polystyrénu. V niektorých prípadoch sa však na konštrukciu panelov používajú aj iné materiály, ako sú drevovláknitá doska, sklo-horčíkový plech alebo preglejka odolná voči vlhkosti. V týchto variantoch môže byť izoláciou polyuretánová pena (PIR) alebo minerálna (kamenná) vlna.
Štrukturálne izolačné panely (SIPs) sú teda stavebné komponenty pozostávajúce z dvoch vrstiev konštrukčného materiálu - najčastejšie OSB dosiek - a izolačného jadra z polystyrénu alebo polyuretánu. Vďaka svojej pevnej konštrukcii a výbornej izolácii sú ideálne pre modernú a energeticky úspornú výstavbu. Panel sa skladá z dvoch 15 mm OSB TOP4 tabúľ a izolačného jadra, ktorý tvorí expandovaný samozhášavý polystyrén EPS alebo izolácia PIR. Panely sa vyrábajú v niekoľkých hrúbkach a preto ich využitie pokryje širokú škálu potrieb. Výsledkom celého výrobného procesu je konštrukčný sendvičový panel, ktorý sa vyznačuje výbornými tepelnoizolačnými vlastnosťami, nízkou objemovou hmotnosťou a vysokou konštrukčnou tuhosťou.
Výhody Kanadského Systému Stavby Domov z KTP (SIP)
Kanadská technológia SIP stavby sa považuje za základnú pre stavbu domov z KTP. Konštrukcia domu je symbiózou rámových a panelových technológií. SIP panely sa montujú na vopred pripravené miesto. Na vzájomné upevnenie prvkov sa používa drevený nosník, ktorý je skrytý v drážkach panelov. Striedavou inštaláciou panela a nosníkov rámu sa zostavuje jedna konštrukcia.
Pozitívne vlastnosti technológie zahŕňajú:
- Vynikajúca tepelná izolácia: Domy nevyžadujú dodatočnú izoláciu, čo umožňuje ušetriť na dokončovacích materiáloch. Napríklad 50 mm polyuretánu alebo 80 mm polystyrénu udržuje teplo rovnako ako tehlová stena hrubá 1,5 metra. SIP panely ponúkajú vynikajúce tepelnoizolačné vlastnosti, ktoré výrazne znižujú energetickú spotrebu budovy. Ich izolačné jadro eliminuje tepelné mosty a zabezpečuje optimálnu vnútornú klímu.
- Vysoká nosnosť: Vo vertikálnom smere jeden bežný meter panelu vydrží až 2,5-3 tony zaťaženia. Vlastnosti umožňujú stavať viacpodlažné budovy a používať samonosný izolovaný drôt na stropy a teplé strechy. SIP panely majú vysokú nosnosť vďaka svojej vrstvenej konštrukcii. V závislosti od hrúbky a použitého jadra dokážu bezpečne niesť strešné konštrukcie a iné zaťaženia bez rizika deformácie.
- Tesnosť a vzduchotesnosť: Povrch panelov úplne vylučuje prefukovanie, rovnako ako systém pero-drážka v spojoch. V prípade potreby sú dutiny utesnené polyuretánovou penou. Vďaka precíznemu spojeniu panelov a izolačným materiálom dosahujú stavby zo SIP panelov výbornú vzduchotesnosť, čo eliminuje tepelné straty.
- Nízka hmotnosť a jednoduchá manipulácia: Priemerná 1 m² steny KTP váži 17-19 kg. To výrazne znižuje zaťaženie základov, umožňuje vybaviť ľahké a lacné základy. Najťažšie prvky vážia asi 60 kg, čo uľahčuje vykladanie a prepravu dosky na miesto inštalácie. Osadzovanie dielov sa vykonáva ručnou pílkou a zariadením na vzorkovanie drážky v izolácii.
- Rýchlosť výstavby: Väčšinu času pri výstavbe domov pomocou kanadskej technológie zaberá výstavba nadácie. Ďalej každý list vyplní až 3 m² steny, čo umožňuje ďaleko predbehnúť časový rámec pre výstavbu tehlových alebo blokových budov. Stavba rodinného domu môže byť dokončená už za niekoľko týždňov, čo šetrí čas aj financie. Bezkonkurenčná rýchlosť výstavby zabezpečí plynulý chod spoločnosti.
- Dobré odhlučnenie: Odhlučnenie poskytuje pohodlie v bývaní postavenom blízko rušných ciest.
- Možnosť nadstavby: Ak je potrebné zvýšiť počet podlaží, použije sa samonosný izolovaný drôt nainštalovaný na existujúce steny. Ide o ľahký stavebný systém, v prípade nadstavby nebude príliš zaťažovať pôvodnú stavbu.
- Ekologickosť a udržateľnosť: SIP panely sú ekologickým riešením, keďže znižujú energetickú náročnosť budov a produkujú minimálny odpad pri výrobe. Navyše prispievajú k znižovaniu uhlíkovej stopy vďaka efektívnej izolácii. Drevo patrí k najstaršiemu a celosvetovo najpoužívanejšiemu stavebnému materiálu a popularita drevostavieb čoraz viac stúpa.
Ukážka SIP dosiek Kingspan Tek
Materiálové Varianty a Ich Vlastnosti
Priemysel vyrába KTP v niekoľkých verziách kombinácie vonkajších panelov a izolácie:
- Expandovaný polystyrén (polystyrén): Lepený medzi listy OSB, preglejky odolnej voči vlhkosti, drevovláknitej dosky.
- Minerálna vlna: Kombinovaná s OSB, fibrolitom, skleneným magnezitom. Sendvičové panely s minerálnou vlnou sa používajú na všetky konštrukcie, ktoré predstavujú vysoké riziko požiaru. Panel je nehorľavý materiál.
- Polyuretánová pena (PIR): Kombinovaná s OSB, fibrolitom, skleneným magnezitom, preglejkou, cementotrieskovými doskami.
Tepelná vodivosť závisí predovšetkým od hrúbky izolácie a jej vlastností. Súčiniteľ tepelnej vodivosti v suchom stave je najlepší pre polyuretánovú penu (0,02 W/(m·K)), pre penu (EPS) je to 0,039 W/(m·K) a pre minerálnu vlnu 0,047 W/(m·K). Keď sa namočí, ukazovateľ sa pri každom materiáli zhoršuje. Podľa noriem SNiP pre moskovský región to stačí hrúbka izolácie: polyuretánová pena - 61 mm, pena - 122 mm, minerálna vlna - 143 mm.
Odolnosť proti vonkajším vplyvom je spôsobená predovšetkým materiálom vonkajších stien:
- OSB: Vyrobené zo špeciálne pripravenej drevnej štiepky. Pozitívne vlastnosti sú pevnosť, ekologickosť OSB-2 a vyššie modifikácie. Materiál sa ľahko spracováva a panely sa dajú ľahko upraviť na požadovanú veľkosť. Medzi nevýhody patrí horľavosť, rýchle ničenie na čerstvom vzduchu a minimálna odolnosť proti vlhkosti. Pri kúpe samonosného izolovaného drôtu je dôležité dbať na kvalitu komponentov. Moderné dosky OSB sú vyrábané s minimálnym použitím fenolu, čo ich robí bezpečnými v každodennom živote. Ako starnete, účinnosť impregnácie spomaľovača horenia OSB klesá. Napriek charakteristike samozhášania (nie viac ako 4 sekundy), pena horí pod vplyvom otvoreného ohňa a emituje toxické látky.
- Fibrolit: Vyrobený z cementovej malty a drevených vlákien upravených minerálmi. Materiál nepodlieha otvorenému horeniu, slabo absorbuje vlhkosť, má vysokú priľnavosť a je ľahko spracovateľný. Pri neustálej interakcii s vlhkosťou a pri cykloch zmrazovania a topenia sa fibrolit rýchlo ničí.
- Sklenený magnezit: Obsahuje drevnú štiepku, oxid horečnatý, chlorid horečnatý, perlit. Na dodanie pevnosti sa používa sieťovina zo sklenených vlákien. Dosky z magnezitového skla sa nespália, vydržia 50 cyklov zmrazovania bez výraznej straty vlastností. Napriek nízkej nasiakavosti sa materiál nepoužíva na inštaláciu vo vlhkom prostredí.
- Cementotrieskové dosky: Najodolnejšie voči vlhkosti, takže dom môže robiť bez dokončenia na nejaký čas. Materiál je ťažký, preto sa plechy vyrábajú v menších veľkostiach, čo zvyšuje čas výstavby.
Vzhľadom na to, že prebytočnú vlhkosť vo vzduchu nie je možné odstrániť cez vonkajšie steny, určite vyhovuje nútené odsávanie všetkých priestorov. Steny neakumulujú teplo - ohrievaný je iba vzduch. Vďaka tomu aj krátke vetranie rýchlo ochladí dom.
Konštrukčné Prvky a Základy
Pri výstavbe domu zo SIP panelov je dôležité venovať pozornosť detailom v každej fáze.
Základy:Monolitické základy sa stavajú na kamenistých pôdach a ľahkých piesočnatých pôdach. Nezaplavujú sa dosky na pozemkoch s vysokou hladinou podzemnej vody. Na miestach s veľkým množstvom zrážok je potrebné starostlivo chrániť spodnú časť samonosného izolovaného drôtu pred navlhnutím, čo nie je vždy možné. Monolitická doska je drahá, ale umožňuje vyrobiť podlahu prvého poschodia bez použitia KTP a vybaviť teplú podlahu. Plytký základ pásu umožňuje ušetriť na usporiadaní základne, ale je zle vhodný na zdvíhanie pôd. Typ hromady základ sa dá ľahko vyrobiť vlastnými rukami s jedným asistentom. Konštrukčná rýchlosť sa zvyšuje, pretože nie je potrebné čakať, kým betón naberie plnú pevnosť. Vo vlhkých priestoroch sa často používa lacný pilotový základ, ktorý dokáže budovu spoľahlivo izolovať od vody.
Nástroje a Materiály:Na stavbu domu budete potrebovať: perforátor na pripevnenie dreva k betónovému podkladu; skrutkovač alebo vŕtačku s nastaviteľnými rýchlosťami; drážkový nôž - elektrický alebo mechanický; ručnú kotúčovú pílu na rezanie SIP.Spotrebný materiál zahŕňa: pozinkované samorezné skrutky o 20-30 mm dlhšie ako hrúbka OSB; kotvy na pripevnenie páskovacej pásky k základu alebo závitovú tyč a matice pre pilótové základy; pozinkované rohy na upevnenie dreva; spoločné tmely; strešný materiál na hydroizoláciu stien od základov. Osobitná pozornosť sa venuje kvalite dreva. Malo by byť rovné a suché a jeho šírka by mala zodpovedať hrúbke izolácie v samonosnom izolovanom drôte.
Steny a Konštrukcia:Konštrukcia stien začína usporiadaním hydroizolácie. Medzi doskami sa ponechá medzera 3-5 mm na tepelnú deformáciu. Pripojením ďalšieho zvislého lúča k páskovaniu a inštaláciou ďalšieho panelu sa pokračuje v stavbe steny. Okno a dvere sa vybavia prvkami dosiek požadovanej veľkosti. Keď sú steny postavené, horná časť panelov sa zviaže páskovacou lištou, ktorá je úplne zapustená do drážky. Na výsledný SIP rám sa položia strešné panely a priečky. Ak je rozpätie väčšie ako dĺžka panelu, použije sa drevený nosník na predĺženie. Montujú sa potrubia a steny druhého poschodia. Pre teplú šikmú strechu je prípustné použiť panely, ale stojí za to zvoliť hrúbku 200 mm alebo viac, aby strop vydržal zaťaženie snehom a vetrom. Dokončovacie práce na streche by mali byť ukončené čo najskôr.
Dokončovacie Práce a Údržba
Výber možností dokončovania závisí od materiálu SIP. Vláknocement, sklo magnezit a DSP je možné omietnuť. Domy s OSB a preglejkovými panelmi nemôžu zostať bez vonkajšej úpravy dlhšie ako jednu sezónu. Vonkajšie úpravy musia byť vykonané v prvej sezóne.
Riešenie Častých Otázok
1. Čo sú SIP panely?SIP (Structural Insulated Panels) panely sú stavebné komponenty pozostávajúce z dvoch vrstiev konštrukčného materiálu (najčastejšie OSB dosky) a izolačného jadra z polystyrénu alebo polyuretánu. Vďaka svojej pevnej konštrukcii a výbornej izolácii sú ideálne pre modernú a energeticky úspornú výstavbu.
2. Aké sú hlavné výhody SIP panelov?Medzi hlavné výhody patrí rýchla výstavba, vynikajúce tepelnoizolačné vlastnosti, vysoká pevnosť a nízka hmotnosť. Vďaka svojej efektívnosti môžu znížiť náklady na vykurovanie a chladiace systémy.
3. Na aké typy stavieb sú SIP panely vhodné?SIP panely sú ideálne na výstavbu rodinných domov, chát, záhradných domčekov, modulových stavieb a komerčných priestorov. Vďaka variabilite rozmerov je možné realizovať rôzne architektonické riešenia. Stavebný systém SE-SIP od spoločnosti KKP Trade je možné použiť pri výstavbe rodinných domov, bytových stavieb, administratívnych objektov, priemyselných stavieb, škôl a škôlok, rekreačných objektov, chát a hausboatov.
4. Aká je životnosť SIP panelov?Pri správnej montáži a údržbe môžu SIP panely dosahovať životnosť 50 až 70 rokov alebo viac. Ich odolnosť voči vlhkosti a poveternostným podmienkam zaručuje dlhodobú funkčnosť stavby.
5. Sú SIP panely odolné voči požiaru?Áno, SIP panely majú protipožiarne úpravy a spĺňajú požadované bezpečnostné normy. Na ich povrch sa často pridávajú ochranné vrstvy, ktoré zvyšujú ich odolnosť voči vysokým teplotám. Pena začne uvoľňovať toxické látky až pri zahriatí nad 85 °C. Vystavenie ohňu zvyšuje náklady na vedenie. Skryté vedenie sa vykonáva v kovových rúrach.
6. Ako rýchlo prebieha výstavba so SIP panelmi?Výstavba je výrazne rýchlejšia ako pri tradičných metódoch. Stavba rodinného domu môže byť dokončená už za niekoľko týždňov, čo šetrí čas aj financie. Stavbu domu z panelov SIP zvládnu dvaja pracovníci.
7. Sú SIP panely ekologické?Áno, SIP panely sú ekologickým riešením, keďže znižujú energetickú náročnosť budov a produkujú minimálny odpad pri výrobe. Navyše prispievajú k znižovaniu uhlíkovej stopy vďaka efektívnej izolácii.
8. Aké izolačné vlastnosti majú SIP panely?SIP panely ponúkajú vynikajúce tepelnoizolačné vlastnosti, ktoré výrazne znižujú energetickú spotrebu budovy. Ich izolačné jadro eliminuje tepelné mosty a zabezpečuje optimálnu vnútornú klímu.
9. Sú SIP panely vhodné do chladnejších klimatických podmienok?Áno, SIP panely sú ideálne pre chladné aj teplé klimatické podmienky. Vďaka svojej izolácii zabezpečujú tepelný komfort a znižujú náklady na vykurovanie v zimných mesiacoch.
10. Ako odolné sú SIP panely voči vlhkosti?SIP panely majú vysokú odolnosť voči vlhkosti, najmä ak sú správne ošetrené. Pri dodržaní stavebných štandardov nevznikajú problémy s kondenzáciou ani plesňami.
Rozhodnutie o tom, aký typ samonosného izolovaného drôtu si zvoliť, sa prijíma na základe výhod a nevýhod stavebného materiálu. Pri výbere je dôležité zohľadniť klimatické podmienky terénu, hlavný účel stavby, dostupnosť panelov v regióne výstavby, geometrické rozmery domu, reputáciu výrobcu a možnosť objednať hotovú stavebnicu. Pri kúpe si sami skontrolujte chyby v rozmeroch strán a uhlopriečok. Ak tolerancie presahujú 3-4 mm, budú medzi doskami počas inštalácie medzery.
